Linha SDL

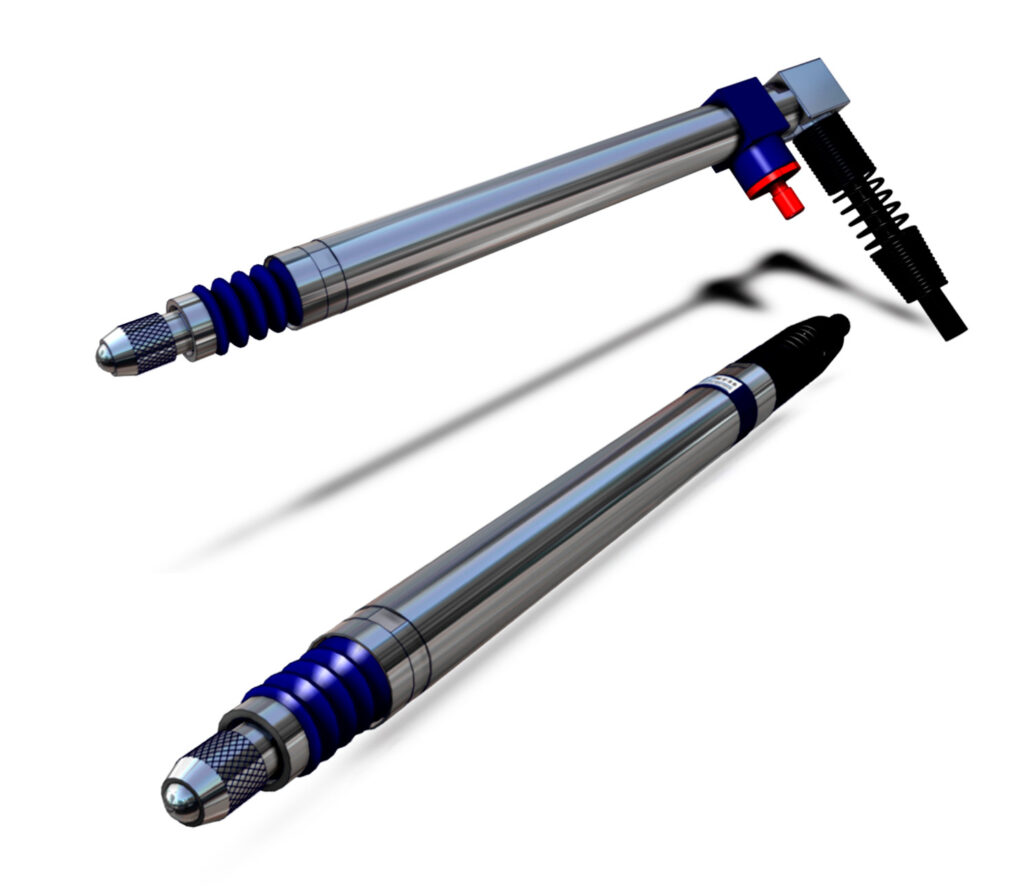

Sensores Indutivos de Medição U.S. Mess

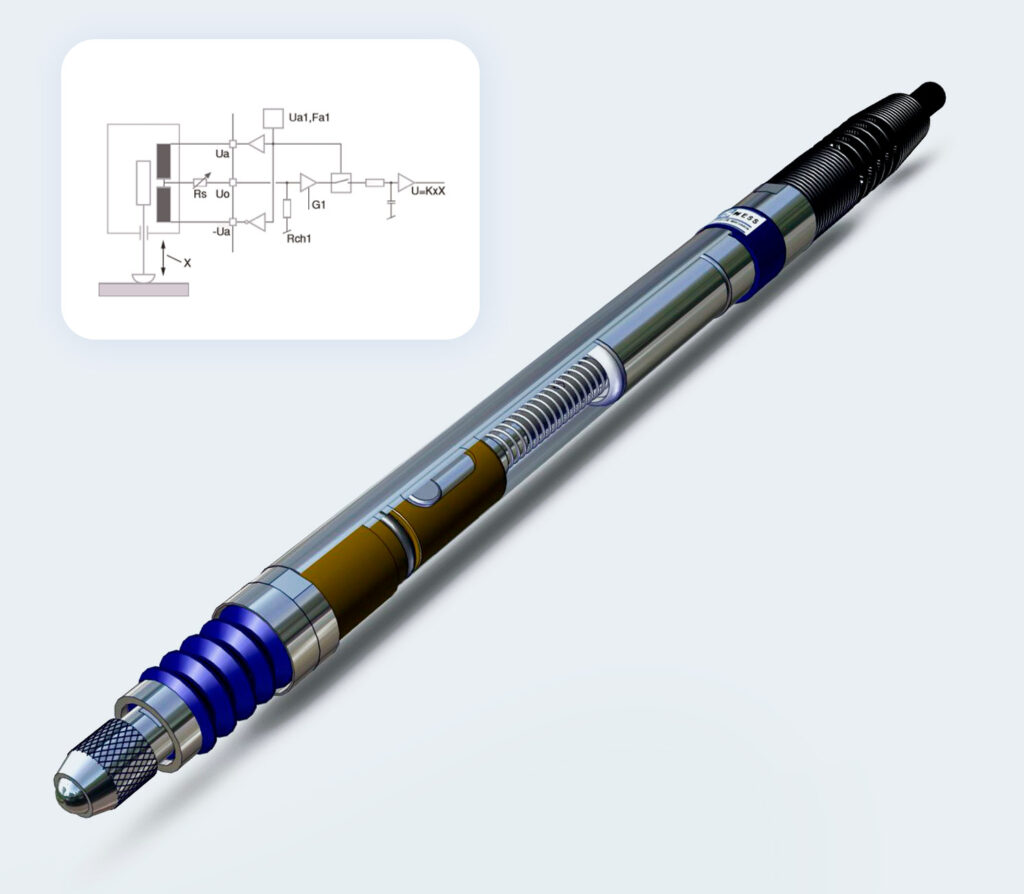

Princípio de funcionamento:
Todos os sensores de Medição U.S. Mess, são baseados em sinal indutivo e medição por contato mecânico. Sendo o principio de construção através de um sistema de bobina de indução alternada e sinal de retorno dependente do posicionamento do núcleo de ferro magnético. Sendo o principio de funcionamento a geração de um sinal analógico provocado através da movimentação do núcleo de ferro. Este sinal é amplificado e exibido através dos Indicadores analógicos e digitais.
Compatibilidade da Linha SDL:
Os sensores da linha SDL são compátiveis com praticamente todas as eletrônicas de fabricante renomados existentes no mercado. Os sensores são fabricados com conector padrão e calibração conforme modelo de eletrônica solicitada. Isso permite ao usuário utilizar a sua própria eletrônica existente, sem a necessidade de substituição.
Eletrônicas: HBT e LVDT
- Tesa
- Etamic
- Mahr
- Marposs
- Solartron
- Lehnert
- Demais conforme consulta

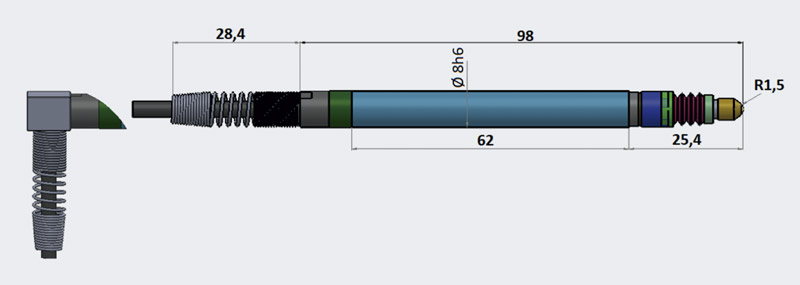

| Característica | Valor |
|---|---|
| Range de Medição | ± 1 mm |
| Diâmetro do corpo | 8h6 |
| Força do Apalpe | 0,63 N (standard) |
| Comprimento do cabo | 2 metros |
| Grau de proteção | IP65 |
| Erro Máximo de linearidade em ±0,5 mm | 0,6 µm |
| Erro Máximo de linearidade em ±1,0 mm | 3 µm |
| Ponta de Contato Ø 3 mm | (standard M2,5) esfera carboneto tungstênio |
| Temperatura de trabalho | -10°C a 65°C |
| Conector Padrão | 5 Pinos - 270° (DIN 45322) |
| Eletrônica | HBT ou LVDT (conforme Compatibilidade) |
| Proteção do Corpo | Tratamento de Níquel Químico (70 HRC) |
Os apalpadores SDL, são passíveis de reparo com intervenção imediata ao atendimento de pós-venda.
