Rugosímetro Estacionário | MarSurf XR1
Rugosímetro baseado em PC, fornece todas as grandezas e perfis usuais em conformidade com as normas internacionais, permiti sua utilização tanto em laboratórios como também na fabricação.
- Mais de 80 parâmetros de rugosidade para avaliação aos perfis: R, P e W, em conformidade com as normas atuais ISO/JIS ou Motif (ISO 12085)
- Filtro de banda “Ls” em conformidade com a norma atual, “Ls” também pode ser desligado ou livremente variado.
- Protocolo abrangente.
- Programas de medição “Quick&Easy” podem ser criados com rapidez e facilidade no modo de aprendizagem.
- Função automática para seleção de acordo com a norma de cutoff e curso de apalpe.
- Suporte de diversos métodos de calibração (estático e dinâmico) com especificação do parâmetro Ra ou Rz.
- Intervalos ajustáveis de manutenção e calibração.
- Inúmeras possibilidades de configurações da estação de medição para adequação à aplicação.
- Cadastro de diversos níveis de usuários com proteção de senha;
Especificações

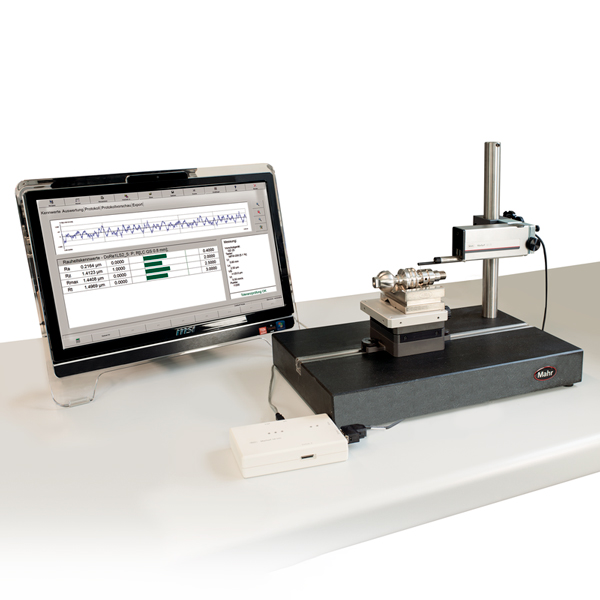

O MarSurf XR1, combina a tecnologia de medição de superfície móvel com as vantagens do software de avaliação MarWin. Isso significa que um PC simples e a unidade de avanço são suficientes para uma medição de rugosidade ou ondulação. Dependendo dos requisitos, laptops ou PCs industriais também podem ser usados.

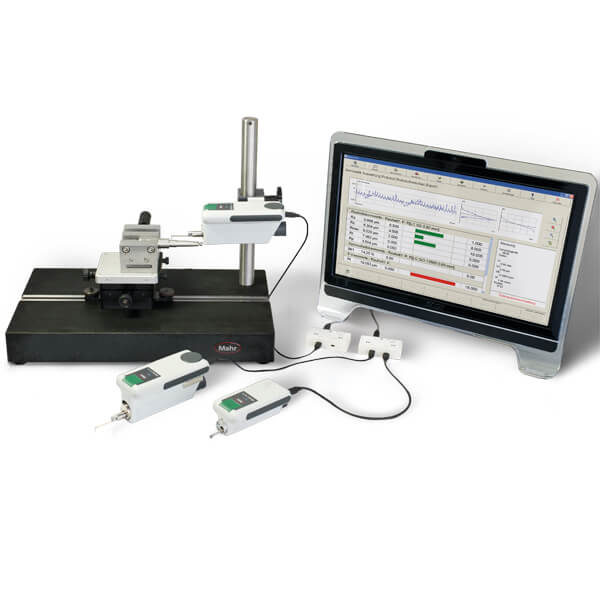

As características técnicas do perfilômetro “MarSurf XR1” dependem de qual unidade de avanço é usada na estação:
Unidades disponíveis: SD 26 | GD 26 | RD 18 | RD 18 C | RD 18 C2
A plataforma de software MarWin permite ao usuário utilizar um serviço que se caracteriza pela facilidade de uso. Representação simples da estação de medição com os eixos pertencentes à configuração de medição permite um trabalho rápido e seguro.
Resultados de parâmetros e perfis padronizados globalmente, os mesmos podem ser ativados com um clique. OS resultados podem ser selecionados diretamente nas guias “Valores característicos”, “Avaliação”, “Protocolo”, “Visualização do protocolo” e oferecem ao usuário um controle rápido e fácil.
Software and Options
RoughnessPlus – Código: 6299366
- Exportação automática de perfis, arquivos de resultados eregistros de medição em formato PDF
- Zoom interativo para definir uma seção de perfila serem avaliados e recalulando os selecionadosparametros
- Réguas virtuais para definir distâncias em X e Zdireção interativamente no campo de perfil eexibindo-os no registro de medição
“Nível de usuário 3” – Código: 6299364
- Várias medições.
- Assistente de medição, nível 3 – pré e pós-posicionamento.
- Programação automática
Opções Adicionais de Software
Opção “Digital I / 0“ – Código: 6268392
- Para todos os softwares MarWin
- Caixa Digital I/O com 8 entradas / 8 saídas
- Licença Digital I/O e e guia de início rápido.
- Controle remoto, por exemplo por um PLC para a integração da Estação de medição MarWin em um processo de fabricação Execução de medições
Opção de processamento de perfil – Código: 6292269
- Filtro de borda: Usando este recurso, você pode ocultar áreas que não deseja incluir na análise
- Processamento de perfil: Com esta função, você pode processar perfis, por exemplo, aparar vértices ou vales, simular pontas de esferas, espelhar perfis, girá-los, inserir áreas adicionais.
- Perfis de costura: Com esta função, dois ou mais perfis podem ser costurados para formar um novo perfil.
